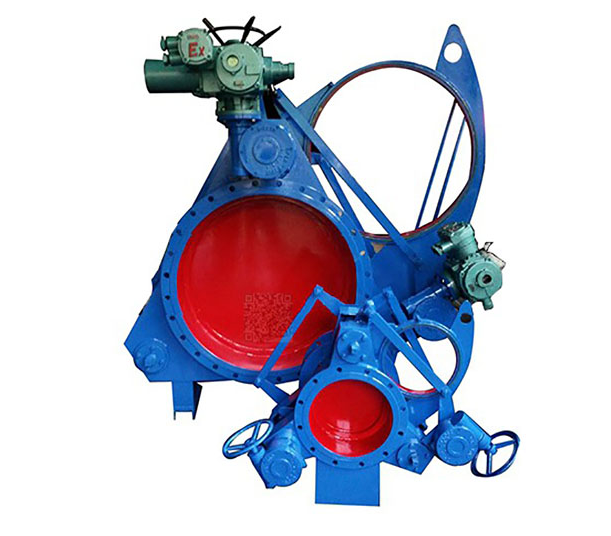

F943X型電動盲板閥外形結構如圖所示，該閥門由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母付、杠桿、不銹鋼補償器、電動推桿等組成。它是通過三根支絲桿聯成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管聯接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲杠聯接，,將三根線絲杠同時作正向（或反向）旋轉，則左、中兩閥體得到壓緊（或分離）。

F943X型電動盲板閥維護保養、安裝、使用注意事項：

1、F943X型電動盲板閥可使用的介質流向與導向板一致。

2、為了防止對F943X型電動盲板閥工作性能產生不良影響，管道熱漲冷縮、扭曲等因素產生的外力不得施加或傳遞到該閥門上。

3、F943X型電動盲板閥安裝時應注意與左右閥體聯接的管道中心，不同軸度≤３ｍｍ。

４、F943X型電動盲板閥安裝時底座用螺栓因定在鋼制塔架平臺上或水泥基礎上。

５、F943X型電動盲板閥啟閉過程中，介質有外泄漏，建議在本閥前加裝蝶閥等減壓控制設備，以減少閥門在啟閉過程中的外泄漏。

６、F943X型電動盲板閥出廠時已經調試好，一般情況下用戶無需對電動推桿進行調試。使用時注意先用手動操作使盲板處于中間位置，然后接通電源點動操作控制閥門裝置，以便觀察是否與閥門的松開、夾緊旋向是否相同。

７、有關電動推桿的調試請參述（電動推桿使用說明書）。

8、調試前一定要將伸縮器四周的三個螺栓松開以保證伸縮器的伸縮量。
